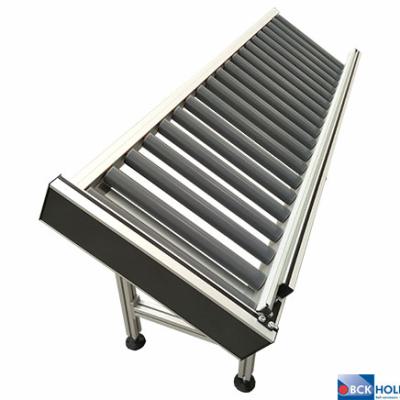

Zwaartekracht rollenbaan type RC50G
Indien het geen vochtige omgeving is of er wordt geen RVS vereist kan een aluminium zwaartekracht rollenbaan toegepast worden. De mogelijkheden van aluminium rollenbanen zijn eindeloos. De meest toegepaste zwaartekracht rollenbaan is een zwaartekracht rollenbaan type RC50G.
Toepassingsvoorwaarden
De RC50G zwaartekracht rollenbaan is de meest veelzijdige niet-aangedreven rollenbaan in zijn klasse. Deze veelzijdige zwaartekracht rollenbaan kent vele varianten en om de RC50G rollenbaan toe te passen dient uw toepassing te voldoen aan de volgende voorwaarden om een lange levensduur te kunnen garanderen:
Omgeving: Droog en schoon tot licht vervuilend
Belasting: Max. 150 kg/meter
Snelheid: n.v.t.
Roldiameter: Ø20 / Ø30 / Ø50 mm
Het basis frame van de aangedreven rollenbanen RC50G is opgebouwd uit een aluminium profiel dat ontworpen is uit ervaringen van onze gebruikers.De T-gleuven in de profielen zijn zo ontworpen dat er standaard bevestigingsmaterialen ingekanteld kunnen worden. Zo kunnen er dus nog diverse componenten (zoals zijgeleiding of fotocellen) na uitlevering eenvoudig aan het frame gemonteerd worden door de klant. De T-gleuven zijn tevens later ook nog af te dichten.
Mede door het modulaire concept zijn de mogelijkheden in afmetingen, steek, roldiameter, type rol (kunststof, staal, aluminium en RVS), onderstellen en zijgeleidingen eindeloos.
Technische specificaties
- Basis: Aluminium frame met geïntegreerde kabelgoten aan beide zijden
- Bocht modules: 30°, 45°, 60°, 90° en 180°
- Baanbreedte: Ca. 100 - 1.200 mm (zeer snel leverbaar: 410 - 510 - 610 mm)
- Roldiameter: 50 mm (20 mm / 30 mm)
- Rolsteek: 55 - 75 - 100 - 125 mm
- Systeem lengte: onbeperkt
- Opties:
- Frame uitgevoerd met hoog of laag profiel
- Staal verzinkte, kunststof of RVS rollen
- Rollenrails in plaats van rollen
- (Pneumatische) Kogelpotten in plaats van rollen
- Opklapsectie
- Onderstel
- Verstelbare zijgeleiding
- Eindaanslag
Voor alle mogelijkheden vragen wij u vriendelijk contact met ons op te nemen.
Rollenrails in plaats van rollen
Kogelpotten in plaats van rollen
De BCK kogeltafels worden gebruik voor onder andere:
- het haaks overzetten van producten
- het handelen van zware producten (het product kan in elke gewenste richting geschoven worden)
- als hulpmiddel voor handmatig verplaatsen of positioneren van producten
Een voorwaarde is wel dat het product een stabiele en gladde bodem heeft. Enkele voordelen van kogeltafels zijn:
- besparing van arbeidsuren
- verplaatsing mogelijk in X- én Y-richting
- draagt bij aan een continu proces
- systeem word op maat geproduceerd
Pneumatische kogelpotten en positioneer pads
De standaard (gefixeerde) kogelpotten zijn vaak erg handig, maar door pneumatische kogelpotten en pneumatische positioneer pads toe te passen kan vrij eenvoudig een zeer veilige en ergonomische werkplek gecreëerd worden. Deze componenten worden vaak toegepast in combinatie met rollenbanen, werktafels en/of heftafels. BCK Holland kan deze compleet aanleveren met een luchtverzorgingsunit en schakelaar(s).
Het draagvermogen van de pneumatische kogelpot is ca. 23 kg, maar door diverse factoren is de pneumatische kogelpot het best toe te passen als er een draagvermogen tussen de 2,3 en 13,6 kg per kogelpot gevraagd wordt. Het draagvermogen van de pneumatische positioneer pad ligt wat lager, namelijk ca. 9 kg per pad. Een pneumatische kogelpot of positioneer pad verbruikt zeer weinig lucht. Per cyclus wordt ca. 0,0000108 kubieke meter verbruikt.
